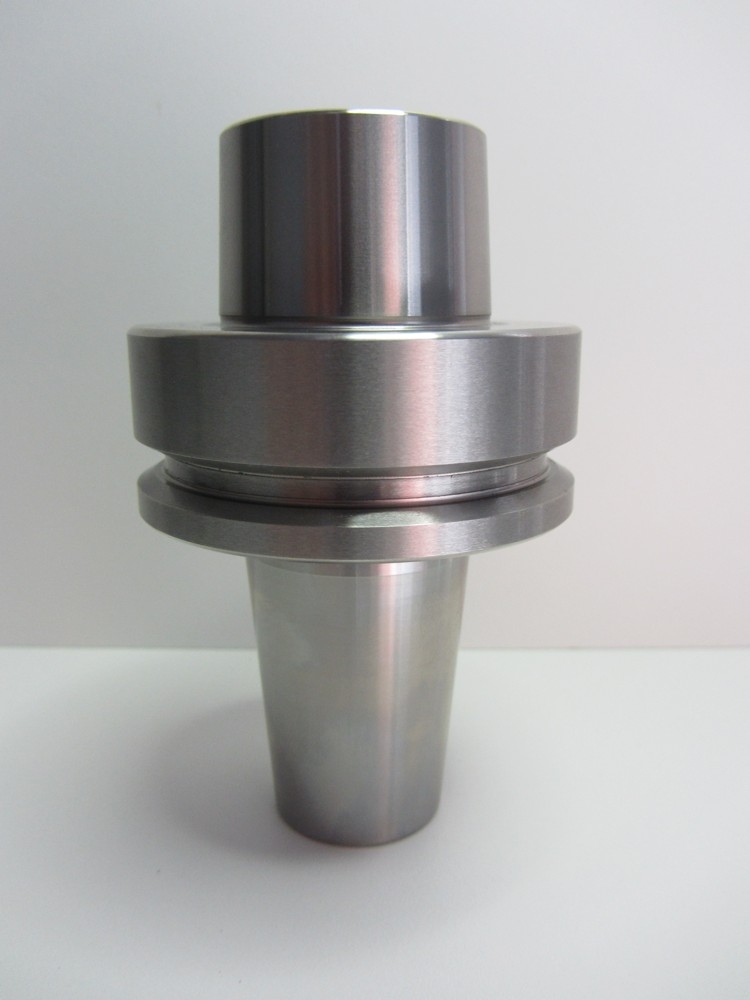

Schrumpfspannfutter HSK-F 63
Für: Homag / Weeke / SCM / Morbidelli / Biesse / Felder Format 4 / HolzHer / Maka und viele mehr
Ausführung: Kegel – Hohlschaft DIN 69893 – HSK-F63
Gefertigt aus vergütetem Werkstahl. Oberfläche blank poliert. Zum Spannen von Schäften aus HW und Stahl. Für Schafttoleranz h6 gemäß EN 847-2.
Anwendung: Spannen von Werkzeugen mit Schaft mittels thermischer Schrumpftechnik. Sehr hohe dynamische Steifigkeit und Stabilität. Bestens geeignet für hohe Drehzahlen (HSC).Für rechts – und Linkslauf geeignet.
Maschine: CNC – Bearbeitungszentren
Einsatzdaten: Für Drehzahlen bis n = 30.000 U/min verwendbar. Max. übertragbares Drehmoment für d = 25 mm : M = 500 Nm
d
Innendurchmesser |
A |
Schaft |
D |
T |
Masse |
| 6 |
75 |
Ø6 h6 |
20 |
30 |
0,8 kg |
| 8 |
75 |
Ø8 h6 |
20 |
40 |
0,8 kg |
| 10 |
75 |
Ø10 h6 |
25 |
40 |
0,9 kg |
| 12 |
75 |
Ø12 h6 |
28 |
40 |
0,9 kg |
| 16 |
75 |
Ø16 h6 |
28 |
44 |
0,9 kg |
| 20 |
75 |
Ø20 h6 |
36 |
47 |
1,0 kg |
| 25 |
75 |
Ø25 h6 |
36 |
47 |
0,9 kg |
| 30 |
75 |
Ø30 h6 |
43 |
50 |
1,0 kg |
