Spanntechnik

Kegelwischer für HSK-F63 C480

UVP 83,88 EUR
Nur 79,69 EUR

zzgl. 19% MwSt. zzgl. Versand

Hakenschlüssel 58/62 für C910 C985

UVP 22,27 EUR
Nur 21,16 EUR

zzgl. 19% MwSt. zzgl. Versand

Schrumpffutter HSK 63F für CNC-Bearbeitung

ab 102,59 EUR

zzgl. 19% MwSt. zzgl. Versand

Spannzangenfutter HSK 63F Rechts

84,90 EUR

zzgl. 19% MwSt. zzgl. Versand

Spannzangenfutter HSK-63F mit Spannzange OZ 25

CNC - Spannzangenfutter HSK-F63 und Spannzange Typ OZ 25 (System Ortlieb)

Ausführung: Kegel – Hohlschaft DIN 69893 – HSK-F 63.
Gefertigt aus vergütetem Werkstahl. Oberfläche blank poliert. Zum Spannen von Schäften aus HW und Stahl. Für Schafttoleranz h6 gemäß EN 847-2.
Anwendung: Spannen von Werkzeugen mit Schaft mittels austauschbarer Spannzangen Typ OZ25 (System Ortlieb) Spanntoleranz 0.5 mm
Spannbereich d = 2 … 25 mm

A	D	Masse
76	60	1,2 kg	Rechtslauf

und Spannzangen Typ OZ 25 System Ortlieb
Ausführung: gehärtet und geschliffen; 12-fach geschlitzt;
Spanntoleranz 0,5 mm

d Innendurchmesser	L	D	Spanntoleranz
2	52	33,4	1,5 – 2,0
3	52	33,4	2,5 – 3.0
4	52	33,4	3,5 – 4,0
5	52	33,4	4,5 – 5,0
6	52	33,4	5,5 – 6,0
6,5	52	33,4	6,0 – 6,5
8	52	33,4	7,5 – 8,0
9,5	52	33,4	9,0 – 9,5
10	52	33,4	9,5 – 10,0
12	52	33,4	11,5 – 12,0
13	52	33,4	12,5 – 13,0
14	52	33,4	13,5 – 14,0
16	52	33,4	15,5 – 16,0
18	52	33,4	17,5 – 18,0
20	52	33,4	19,5 – 20,0
25	52	33,4	24,5 - 25,0

99,90 EUR

zzgl. 19% MwSt. zzgl. Versand

Spannzangenfutter HSK 63F Links

96,64 EUR

zzgl. 19% MwSt. zzgl. Versand

Hydro-Spannfutter ps-System mit HSK 63F

ab 249,90 EUR

zzgl. 19% MwSt. zzgl. Versand

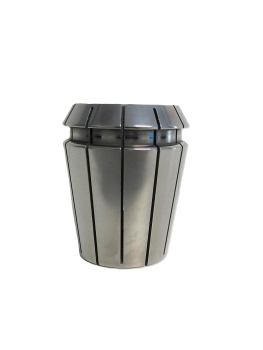

Spannzangen Typ OZ25 / 462E DIN 6388

Spannzangen Typ OZ 25
System Ortlieb
Kegelverhältnis 1:10
Ausführung: gehärtet und geschliffen; 12-fach geschlitzt;
Spanntoleranz 0,5 mm (z.B.: Spannzange mit Nennmaß d=25mm spannt Schaft – Ø von 24,5 bis 25 mm
Anwendung: Präzisions – Spannzangen zur Aufnahme von Schäften mit Durchmesser d von 2-25 mm

d Innendurchmesser	L	D	Spanntoleranz
2	52	33,4	1,5 – 2,0
3	52	33,4	2,5 – 3.0
4	52	33,4	3,5 – 4,0
5	52	33,4	4,5 – 5,0
6	52	33,4	5,5 – 6,0
6,5	52	33,4	6,0 – 6,5
8	52	33,4	7,5 – 8,0
9,5	52	33,4	9,0 – 9,5
10	52	33,4	9,5 – 10,0
12	52	33,4	11,5 – 12,0
13	52	33,4	12,5 – 13,0
14	52	33,4	13,5 – 14,0
16	52	33,4	15,5 – 16,0
18	52	33,4	17,5 – 18,0
20	52	33,4	19,5 – 20,0
25	52	33,4	24,5 – 25,0
