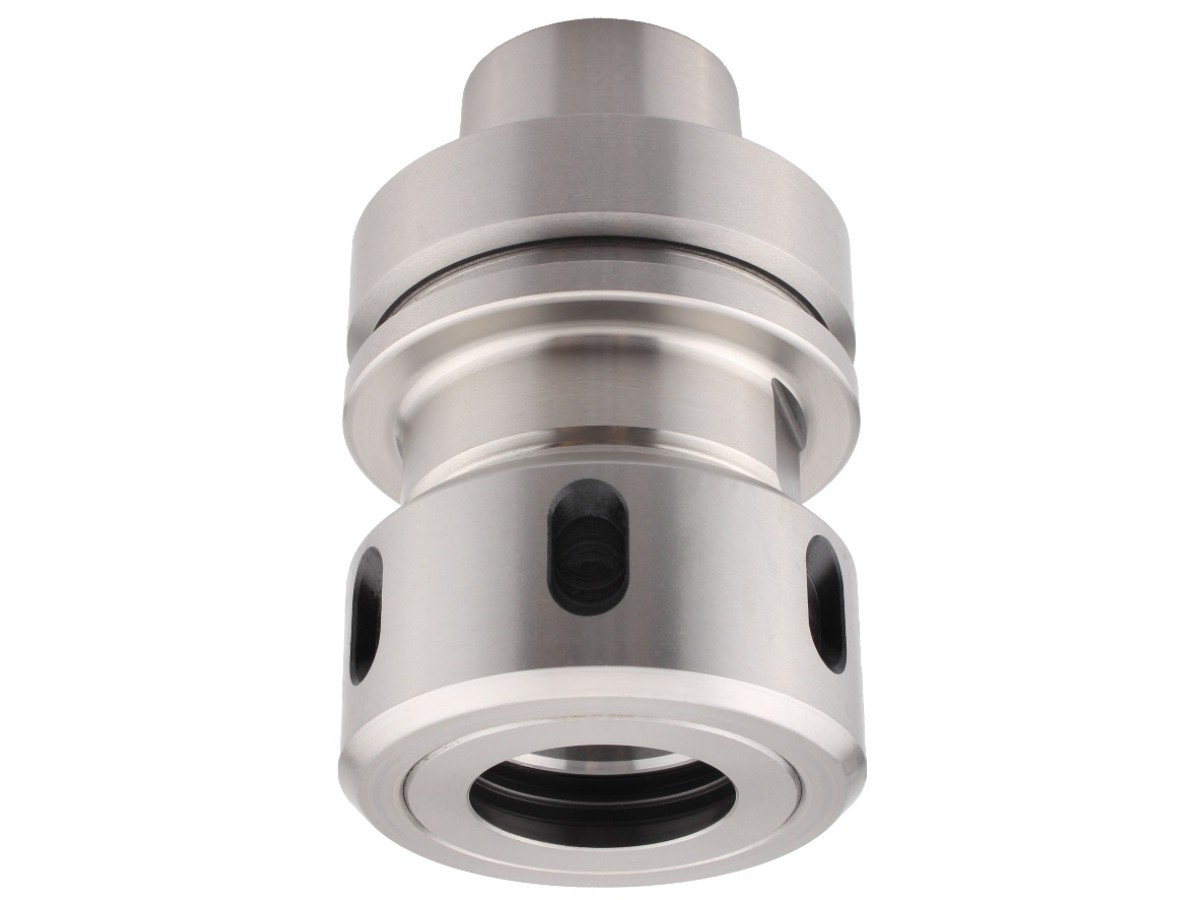

Spannzangenfutter HSK-F 63 - RL / A=76 C910-76R

Spannzangenfutter HSK-F 63 - RL / A=76 C910-76R

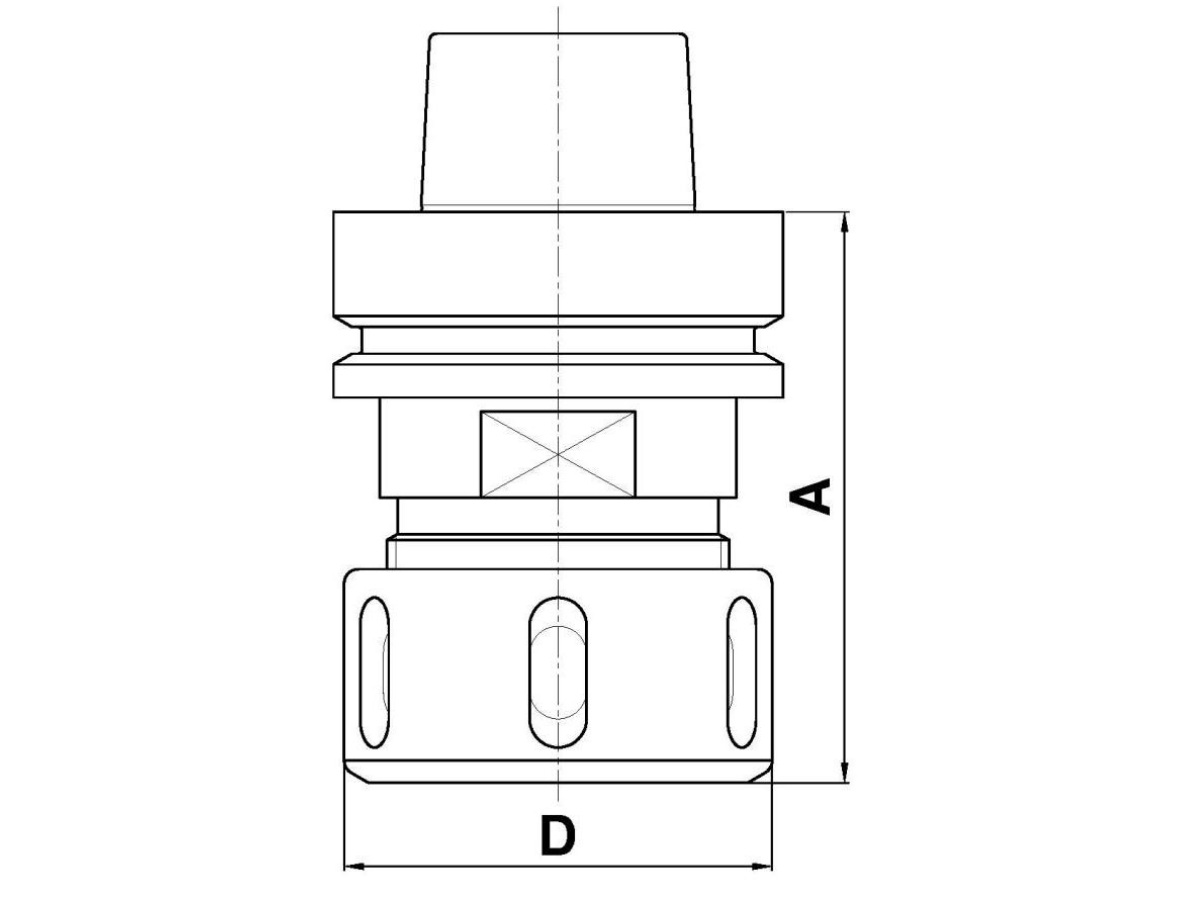

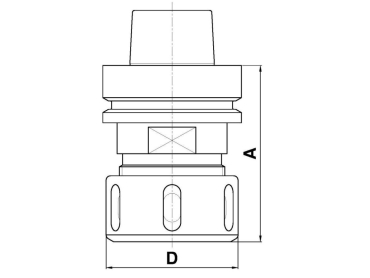

D	A	R/L	n-max
60	76	R	24000

Ausführung:

-Hohlschaftkegel nach DIN 69893 Form F
-Gefertigt aus vergütetem Werkzeugstahl
-Oberfläche blank poliert
-Zum Spannen von Schäften aus HW und Stahl
-Für Schafttoleranz h6 gemäß EN 847-2
-System Ortlieb, Kegelverhältnis 1:
10

Anwendung:

-Spannen von Werkzeugen mit Schaft mittels  austauschbarer Spannzangen (C945-OZ25xxx)
-Typ OZ25 (System Ortlieb) nach ISO 10897-B25
-Spanntoleranz 0.5 mm
-Spannbereich 2-25 mm
-Mindesteinspannlänge für den jeweiligen Fräserschaft  beachten (Markierung am Schaft nach EN 847-2/6)
-Spannzange ISO 10897 (vormals DIN 6388)

Maschine:

-CNC-Bearbeitungszentren

Lieferumfang:

-Spannzangenfutter
-Spannmutter

Zusatzinformation:

-Einstellmaß A wird bei eingespanntem  Werkzeug unter Verwendung von Spannzangen  mit Spanntoleranz 0.15 mm gemessen
-Bei Verwendung von Spannzangen mit  Spanntoleranz 0.5 mm (C945-OZ25xxx)  erhöht sich das Maß A um 3-4 mm
-Anzugsmoment für Spannmutter Ma = 150 Nm
