Wendeplatten-Abrund- und Viertelstabfräser mit Kugellager / Z2
Kombiniertes Werkzeug, das sowohl als Abrund- als auch Viertelstabfräser eingesetzt werden kann.
Jedes Werkzeug wird mit 2 Kugellagern ausgeliefert. Durch den einfachen Kugellagerwechsel verändert sich das Profil von Abrund- in Viertelstab.

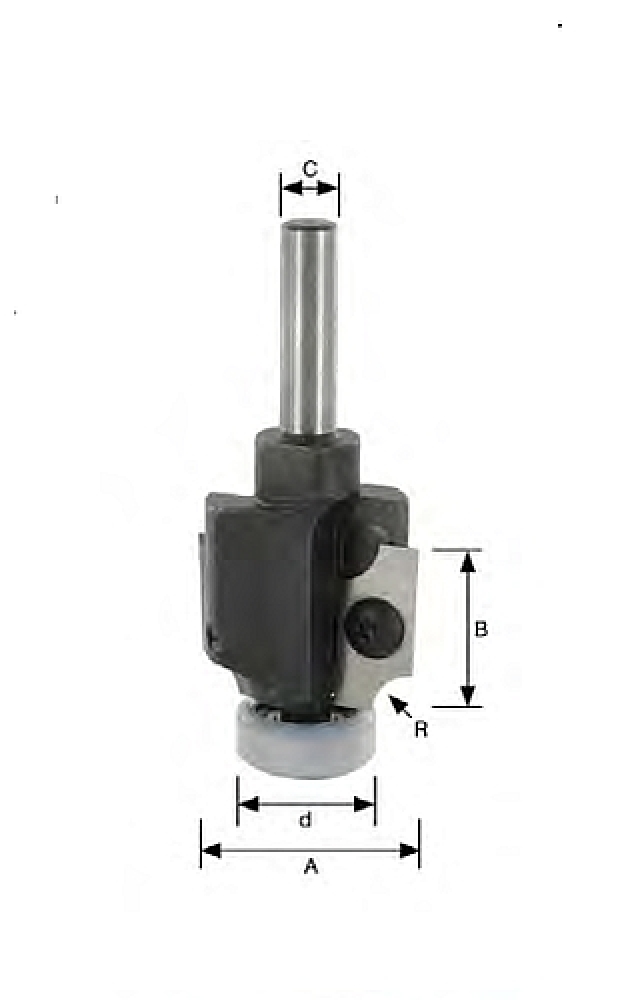

Tabellenspalte T gibt die Falztiefe in Millimetern an.
| Bestell-Nr. |
R
mm |
A
mm |
B
mm |
d
mm |
T
mm |
C
mm |
| 1 |
2 |
26 |
19,5 |
22/16 |
0/3 |
8 |
| 2 |
3 |
26 |
19,5 |
20/16 |
0/2 |
8 |
| 3 |
4 |
26 |
19,5 |
18/13 |
0/2,5 |
8 |
| 4 |
5 |
26 |
19,5 |
16/13 |
0/1,5 |
8 |
| 5 |
6 |
32 |
24 |
20/10 |
0/5 |
8 |
| 6 |
8 |
32 |
24 |
16/10 |
0/3 |
8 |
Hinweis:
Tragkörper darf nur mit geeignetem Wendemesser bestückt werden
Haben Sie ihren Fräser hier nicht gefunden?
Setzen Sie sich mit uns in Verbindung.
Wir fertigen ihren Fräser kurzfristig nach ihren Angaben oder Zeichnung.
