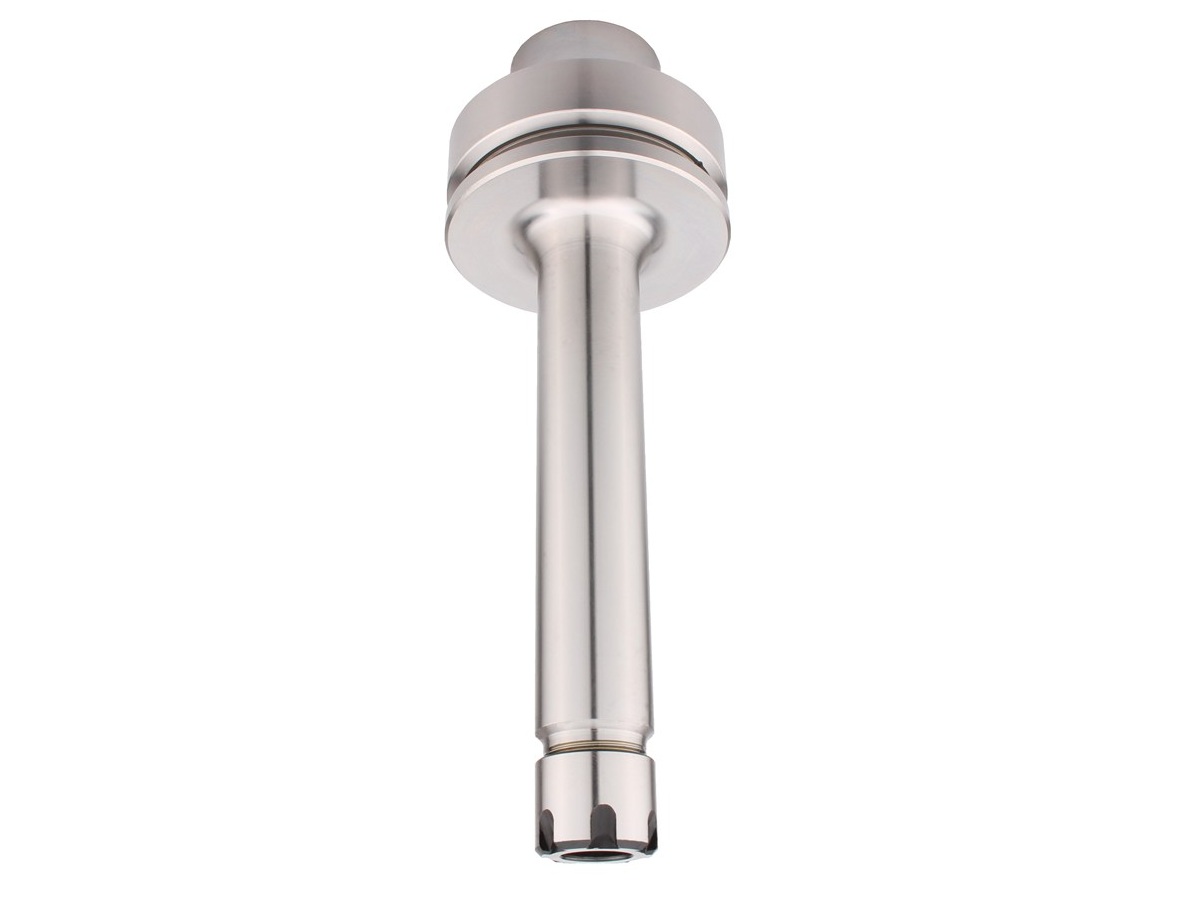

Spannzangenfutter HSK-F 63 schlank - RL / A=160 C914-ER16160R

Spannzangenfutter HSK-F 63 schlank - RL / A=160 C914-ER16160R


D	A	R/L	n-max
22	160	R	24000

Ausführung:

-Hohlschaftkegel nach DIN 69893 Form F
-Gefertigt aus vergütetem Werkzeugstahl
-Oberfläche blank poliert
-Zum Spannen von Schäften aus HW und Stahl
-Für Schafttoleranz h6 gemäß EN 847-2

Anwendung:

-Spannen von Werkzeugen mit Schaft mittels  austauschbarer Spannzangen (C945-ER16xxx)
-Typ ER16 nach DIN ISO 15488
-Spannbereich 1-10 mm
-Mindesteinspannlänge für den jeweiligen Fräserschaft  beachten (Markierung am Schaft nach EN 847-2/6)

Maschine:

-CNC-Bearbeitungszentren

Lieferumfang:

-Spannzangenfutter mit Spannmutter
-Ohne Spannzange (C945-ER16xxx)
-Ohne Ringprofilschlüssel (KW.27593.7)

Besonderheiten:

-Schlankes Spannfutter für leichte Bohr
-und Fräsarbeiten
-Bei Bohrarbeiten Drehzahl dementsprechend reduzieren

Zusatzinformation:

-Einstellmaß A wird bei eingespanntem  Werkzeug unter Verwendung von Spannzangen  mit Spanntoleranz 0.15 mm gemessen
